FOTOVOLTAIKA S AKUMULACÍ DO BATERIÍ

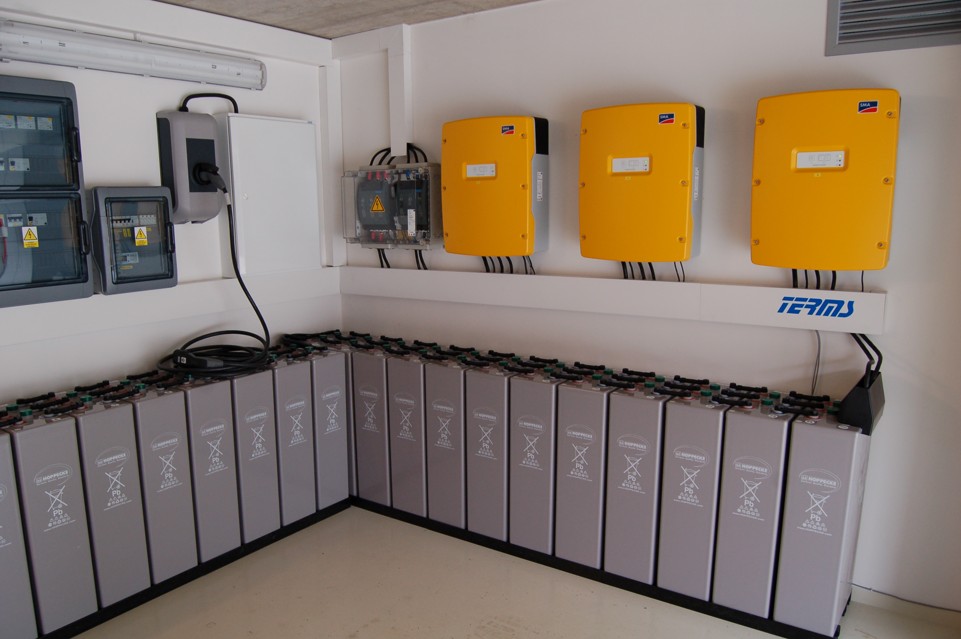

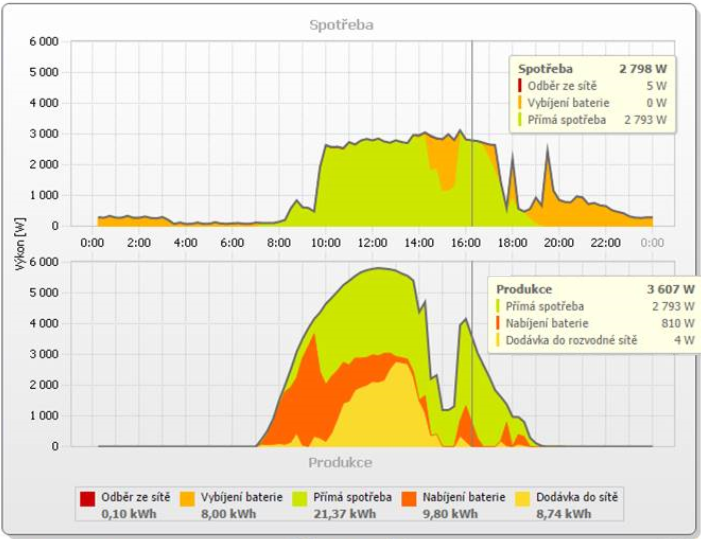

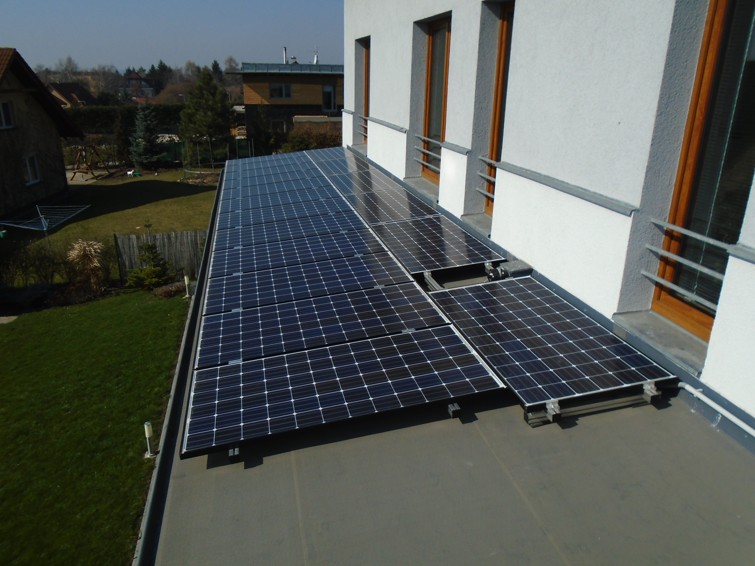

Jednoduché střešní elektrárny o výkonu do 3 až do 200 kWp. Jde o klasickou fotovoltaickou elektrárnu, která je doplněna o vhodný systém akumulace energie do baterií. Vyrobená elektřina je spotřebována v domě v běžných spotřebičích, jako je lednice, televize, osvětlení atp. V případě, že by výroba FVE byla větší, než je aktuální spotřeba domu, elektřina by byla bez užitku posílána do distribuční soustavy. Pokud se FVE rozšíří o vhodný systém akumulace energie, je možné přes den nabít akumulátory a po západu slunce využívat stále sluneční energii z baterií.

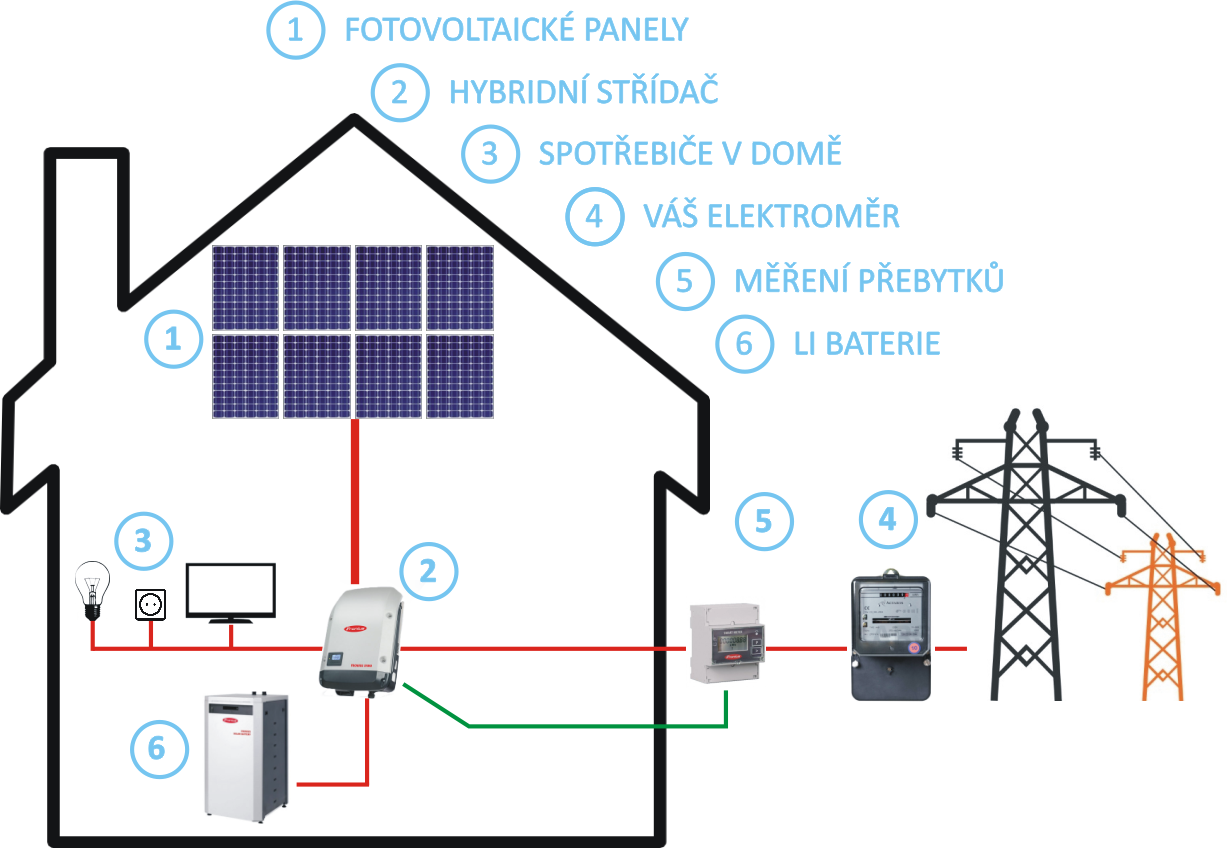

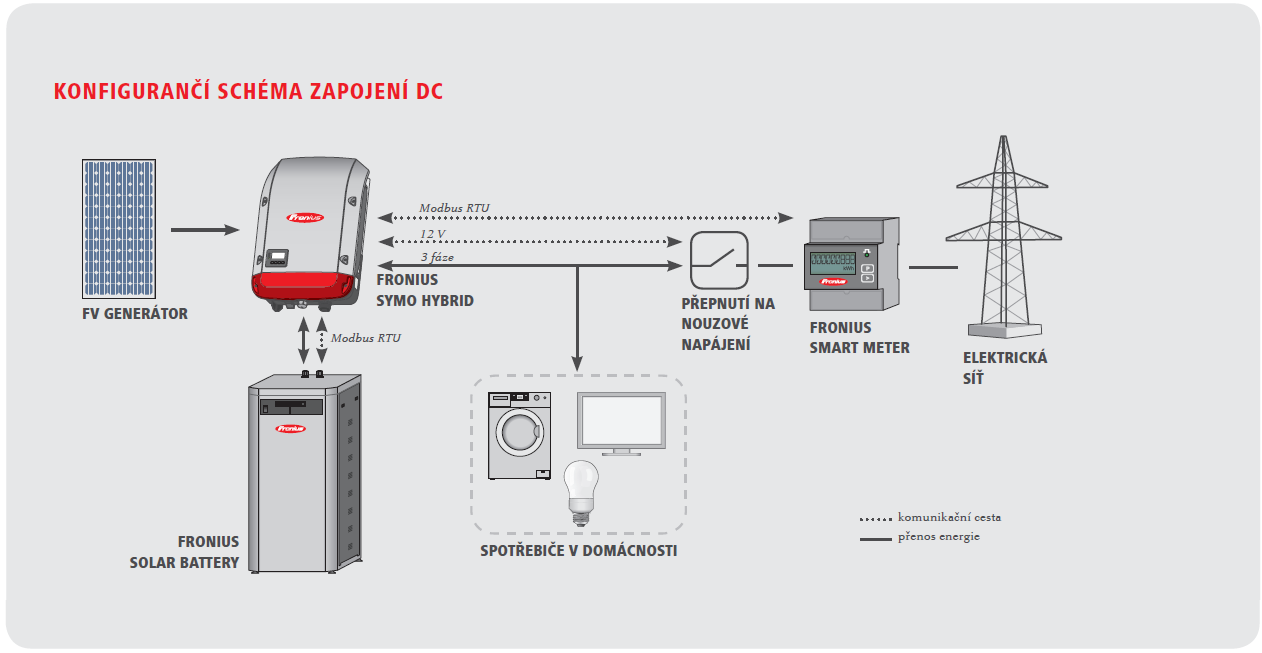

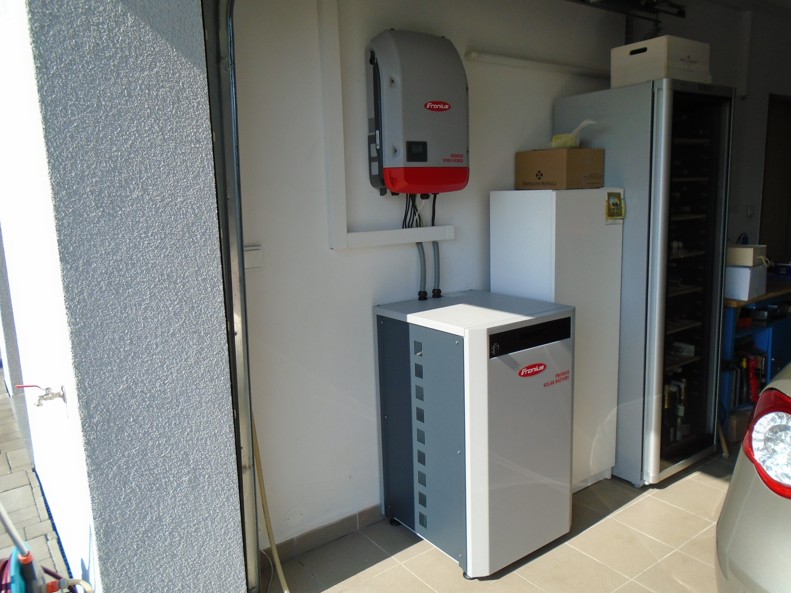

Zapojení systému s hybridním střídačem:

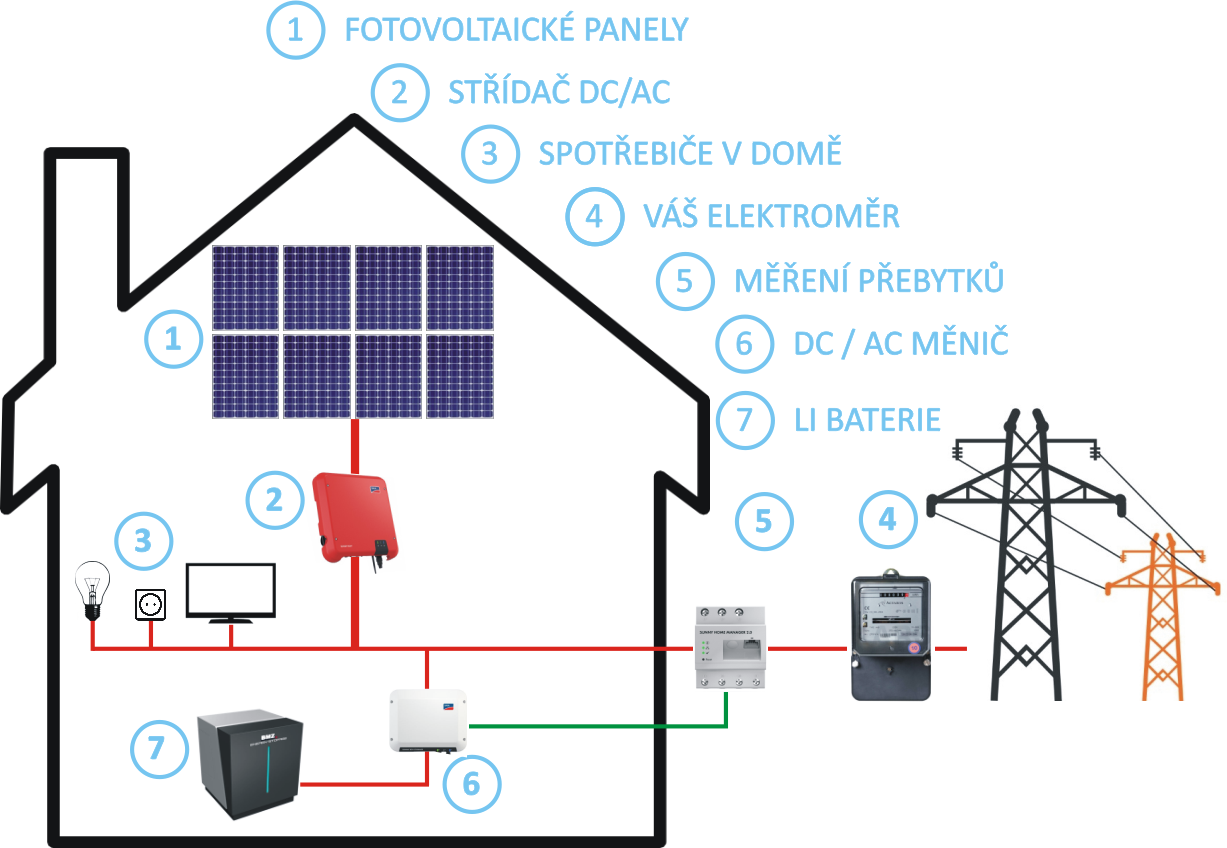

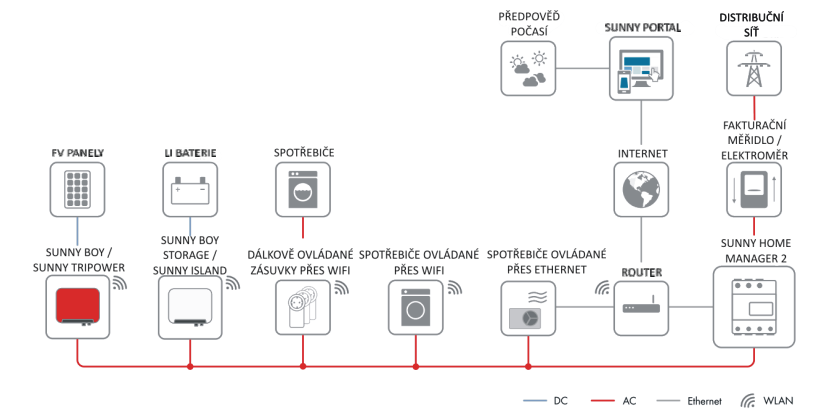

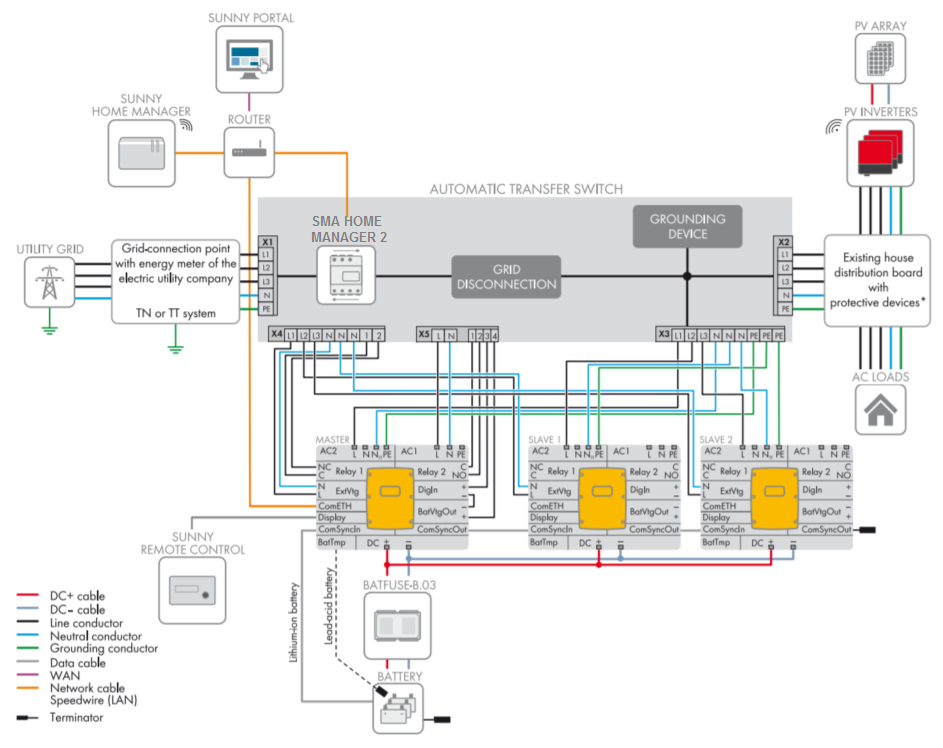

Schéma zapojení s bateriovým střídačem:

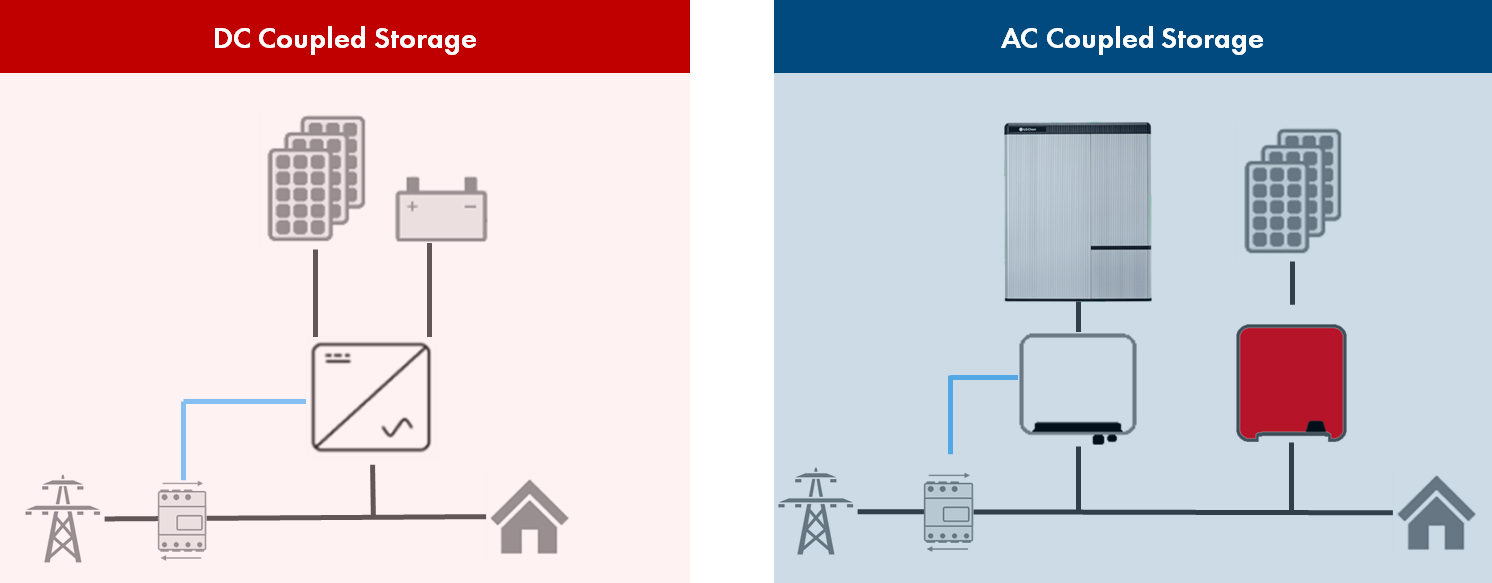

ROZDÍL MEZI AC-COUPLING A DC-COUPLING

Možná jste už zaregistrovali pojem AC nebo DC coupling u fo­tovoltaických systémů s bateriemi. Jenže co to vlastně znamená? Jde o dva různé způsoby zapojení baterií a bateriového měniče a fotovoltaických panelů.

AC-Coupling je zapojení baterie a bateriového měniče přímo na rozvody AC (střídavý proud) v domě. Energie z fotovoltaických panelů je generována v podobě DC (stejnosměrný proud) a následně je pomocí fotovoltaického měniče přeměněna na AC. Bateriový měnič je zapojen do stejné sítě, jako fotovoltaický střídač a využívá do baterie přebytečnou (nespotřebovanou) AC energii v domě. V případě nedostatku AC energie v domě potom bateriový měnič dodává do AC rozvodů energii z baterií.

DC-Coupling využívá v převážné většině tzv. hybridních měničů, kde jsou fotovoltaické panely a baterie připojeny ke stejnému měniči. Energie z fotovoltaických panelů je ve formě DC dodávána do hybridního měniče a následně do baterie. Hybridní měnič je připojen i na AC rozvody v domě a přes integrovaný DC/AC měnič umí do rozvodů domu z baterie dodávat AC energii. Veškerá vyrobená energie z FV panelů tak prochází přes baterii.
